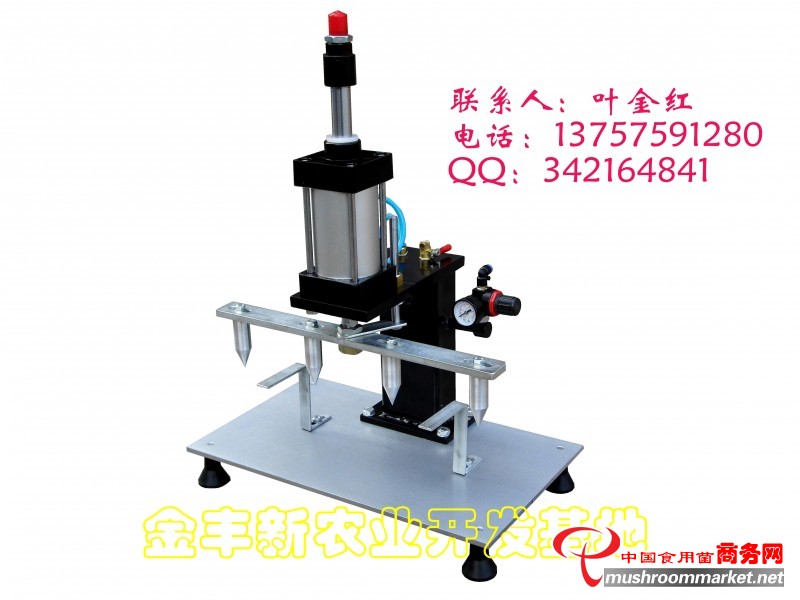

 DKJ-B型氣動式菌棒打孔機圖解





DKJ-B型打孔機（打孔器、打孔釘）

性能特點：能提高打孔效率，降低工人勞動強度（每8小時可打孔菌棒15000～20000根）；減少污染環節，提高菌棒接種合格率；打孔位置、深度均勻（能相對縮短發菌時間，提高產量）；節能環保，結構簡單，操作方便（用腳踏開關電控氣缸）。另外，只要把該機的打孔頭更換為液體菌種接種槍?zhuān)妥兂煞浅?shí)惠的液體菌種自動接種機。

使用說明：放入菌棒，拿開手后踩下腳踏開關，打孔完畢后就松開腳踏開關，打孔頭就會自動縮回。

注意事項：使用前用酒精燈火焰或75%酒精消毒打孔頭。氣缸氣壓以0.3～0.5 Mpa為宜，導柱處每班至少加1次潤滑油,氣泵與排氣管口必須放置在接種室外。（1、氣泵的噪音影響操作人員的工作情緒；2、接種室內的空氣被氣泵吸進后在各設備的零部件內循環，會縮短其壽命；3、空氣的流通會增加菌棒被感染的幾率。）。

另注：推薦配套使用3P小氣泵的參數為：

排氣壓力:0.8Mpa   容積流量：0.1M³/min  儲氣罐容積：30L

功率:1.5KW    電源:220V/50HZ   電流：7.5A    重量:21KG

外形尺寸:645*375*645MM



1-----深度固定螺母        2-----深度調節螺母          3-----打孔棒

4-----限位架                 5-----導柱                       6-----放氣閥手柄

7-----進氣接頭               8-----氣壓調節螺母            9-----儲氣罐



打孔深度調節：先松開深度固定螺母，再轉動深度調節螺母（順時針?lè)较蜃儨\，反之則變深），調節好后旋緊深度固定螺母。

氣壓調節：先拉出氣壓調節螺母，再旋轉（順時針?lè)较驓鈮鹤兇蠓粗畡t變?。?。如下圖：

氣缸緩沖調節：1^#螺絲調節氣缸上升緩沖，2^#螺絲調節氣缸下降緩沖。如下圖：

孔距調節：先松開緊固螺絲，移動打孔棒至合適距離，然后旋緊螺絲。如下圖：



手動測試：打孔機不必接電源，可以直接手動測試。如下圖：
